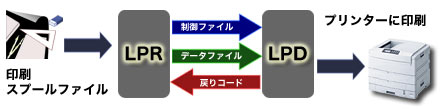

TCP/IPネット・ワーク内でスプールをプリンターに送信するリクエスターが｢LPR｣である。
(Line Printer Requester)
プリンター・サーバー側のPCやPCサーバーには LPD (LinePrinterDaemon) と呼ばれる
サーバー・デーモンが待機していて、これが ASCIIプリンターに印刷出力する。
LPD を使用する場合、プリンタ・ドライバーは使用されずに印刷ストリームはLPD を経由して
直接、ブリンターに渡される。
従って、使用するプリンターに対応する印刷ストリームを LPR によって送信する必要がある。
- iSeries400 にも UNIX や Linux で使用されているLPRコマンドが用意されている。
- LPR を使用すればプリンター・サーバー側にはPCOMM や CA/400などのエミュレータも必要ないしプリンタも安価な市販のASCIIブリンターを使用することができる。
- LPRはホスト変換API(HPT)を使用するためエミュレータによる変換に比べて信頼性が高い。IBMもHPTの使用を推薦している。
- ホスト変換(HPT)
iSeries400 のスプール・ファイルはEBCDICコードであり、印刷ストリームの形式もSCS や
AFPという形式であるので ASCIIプリンターへ印刷ストリームを変換してやる必要がある。
これを行うのが｢ホスト変換(HPT)｣ (HostPrintTransform) と呼ばれるAPIであり、
LPRコマンドの場合、｢SCSからASCIIへの変換｣パラメータを*YESに指定すると
｢ホスト変換｣をLPRが実行する。

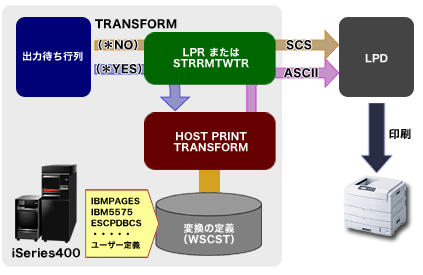

またホスト変換(以下 HPT と略す) はワークステーション・カスタマイズ・オブジェクト(WSCST) という変換テーブルに従って変換を行う。
以下はその様子を示している。
- LPR の使用例
TCP/IP ｽﾌﾟｰﾙ･ﾌｧｲﾙ の送信 (LPR) 選択項目を入力して，実行キーを押してください。 遠隔システム . . . . . . . . . > *INTNETADR 印刷装置待ち行列 . . . . . . . > PRT01 スプール・ファイル . . . . . . > QPRINT 名前 ジョブ名 . . . . . . . . . . . > DSP01 名前 , * ユーザー . . . . . . . . . . > QUSER 名前 番号 . . . . . . . . . . . . > 045533 000000-999999 スプール・ファイル番号 . . . . > 1 1-9999, *ONLY, *LAST 宛先タイプ . . . . . . . . . . *OTHER *AS400, *PSF2, *OTHER SCS から ASCII への変換 . . . . *YES *YES, *NO メーカーの機種型式 . . . . . . > *IBMPAGES インターネット・アドレス . . . > '192.168.1.20' 続く ...
【 解説 】
遠隔システム名には「*INTNETADR」を指定することによって「インターネット・アドレス」として
プリンタ・サーバーのIPアドレスを直接指定することができる。
印刷待ち行列には PC上での OUTQ の名前を指定する。
「メーカーの機種型式」で使用可能なものは「*IBMPAGES」または「*ESCPDBCS」
だけである。
続きのパラメータとしてワークステーション・カスタマイズ・オブジェクト(WSCST)を指定する
ことができる。
WSCST の指定は通常は *NONE であるが *NONE では縦横や折り返しなどが期待通りの
ものでない場合がある。
そのようなときに RTVWSCST コマンドによって WSCST のソースを取得してこれをカスタマイズした後、CRTWSCST によって再作成した WSCST を使用する必要がある。
WSCST 原始の検索 (RTVWSCST)
選択項目を入力して，実行キーを押してください。
装置タイプ . . . . . . . . . . > *TRANSFORM *TRANSFORM, 3101, 3151...
メーカーの機種型式 . . . . . . *IBMPAGES
原始メンバー . . . . . . . . . IBMPAGES 名前
原始ファイル . . . . . . . . . QTXTSRC 名前
ライブラリー . . . . . . . . QGPL 名前 , *CURLIB, *LIBL
テキスト ' 記述 ' . . . . . . . *BLANK
WSCST の作成 (CRTWSCST)
選択項目を入力して，実行キーを押してください。
WSCST 名 . . . . . . . . . . . > IBMPAGES 名前
ライブラリー . . . . . . . . > QGPL 名前 , *CURLIB
原始メンバー . . . . . . . . . *WSCST 名前 , *WSCST
テキスト ' 記述 ' . . . . . . . *SRCMBRTXT
追加のパラメーター
原始ファイル . . . . . . . . . QTXTSRC 名前
ライブラリー . . . . . . . . QGPL 名前 , *CURLIB
権限 . . . . . . . . . . . . . *ALL 名前 , *LIBCRTAUT...
オブジェクトの置換え . . . . . *YES *YES, *NO
WSCST のソースのカスタマイズの方法については IBMマニュアルを参照のこと。
